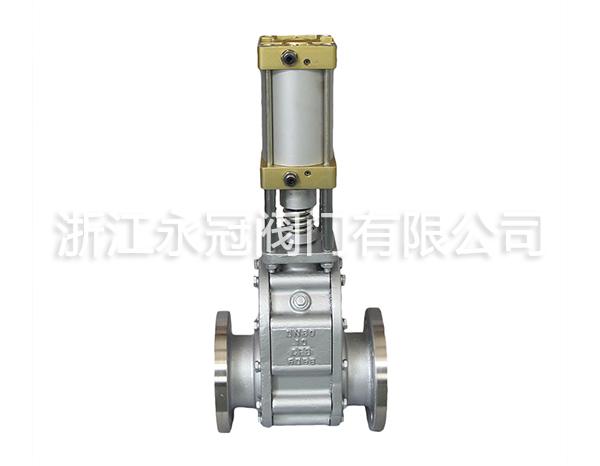

不锈钢气动出料阀Z644TC

气动出料阀专为气力除灰系统设计，具有启闭动作可靠、启动负荷小；本阀料口全流通无阻挡物有吹堵装置,不容易积灰。耐磨性强、阻力小、卡灰及结灰现象少；安装检修方便、使用寿命长、密封性能好等特点。独te的设计理念在于阀门动作时阀板对阀座密封面产生自研磨，抛光作用，使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。

气动出料阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。

出料阀特点：

气动出料阀为气动双闸板阀，关闭后任何方向全部密封。阀体采用WCB精密铸钢件，阀板与阀座间密合面采用耐磨硬质合金材料或耐磨陶瓷，表面光滑，硬度可达60~70HRC。密封填料采用V型耐磨耐高温氟橡胶密封组件。

气动出料阀主要零部件材料：

序号	名称	材料	序号	名称	材料
1	阀体	WCB	6	中阀体	A105
2	阀座	结构陶瓷	7	填料	柔性石墨
3	阀板	WCB+结构陶瓷	8	填料压盖	WCB
4	阀板座	WCB	9	支柱	25#
5	螺母	25#	10	气动装置	成品件

不锈钢气动出料阀应用规范：

设计与制造		GB/T 12224
连接端尺寸	结构长度	厂商标准
	法兰尺寸	JB/T 79.1
检验与试验		GB/T 9092
材料	碳钢	12GB/T 229
	不锈钢	Gb/T 12230
标志		Gb/T 12220
供货		Gb/T 12252

不锈钢主要外形和连接尺寸：

DN	PN(Mpa)	L	D	D1	C	H	n-d
40	1.0	120	150	110	16	450	4-m16
50		120	165	125	16	510	4-m16
65		120	180	145	18	580	4-m16
80		120	195	160	20	610	8-m16
100		120	215	180	20	670	8-m16
125		160	250	210	22	780	8-m16
150		160	285	240	24	850	8-m20
175		160	315	270	26	950	8-m20
200		160	340	295	26	1050	8-m20
225		160	370	325	30	1100	8-m20
250		200	395	350	30	1190	12-m20
300		200	450	400	30	1350	12-m20
